型號

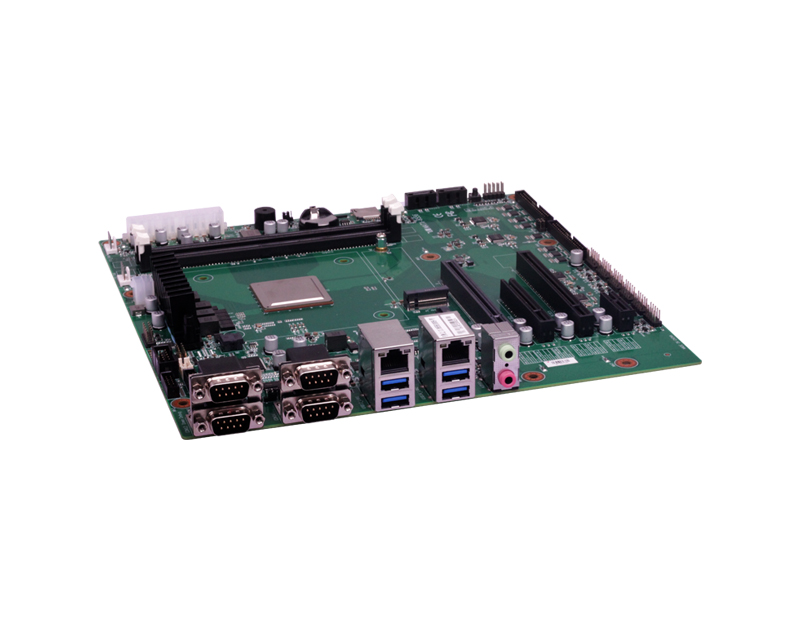

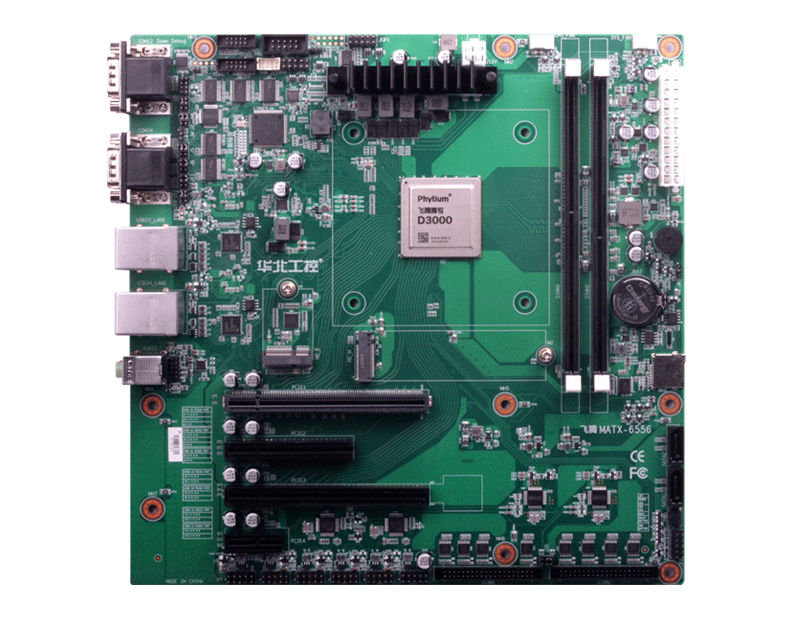

MATX-6556

CPU

飛騰騰銳 D3000(八核ARM V8.2@2.5GHz TDP 70W)

圖形控制

外接顯卡

內存

2*UDIMM DDR4插槽,

存儲

2* 7pin SATA接口，速率支持SATA2.0/3.0,1* M.2 TYPE 2280 M KEY,支持PCIE NVME

顯示接口

無

網絡

2 * 10/100/1000Mbps以太網接口，采用網卡YT8521SH，RJ45接口外露

USB接口

4 * USB3.0接口， TYPE A接口面板外露，12 * USB2.0接口，由6個2x5PIN 2.54mm間距插針引出

音頻

1xMic，1xHead Phone

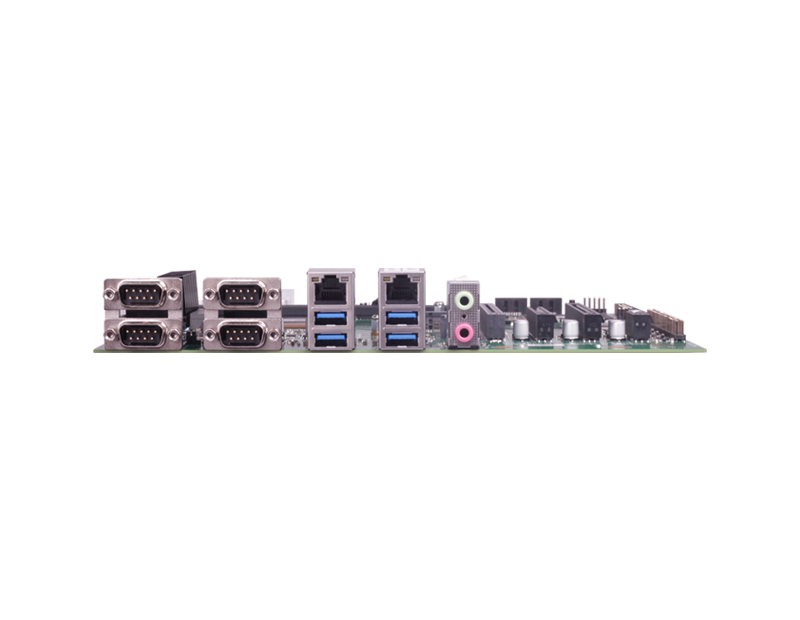

COM口

14 * COM，
COM1為CPU調試口，DB9外露,
COM2支持TTL/RS232/RS422/RS485，DB9外露,
COM3/4支持TTL/RS232/RS485，DB9外露,
COM5-14支持RS232，內置2個2x20P + 2個2x5P內置簡牛座

I/O接口

2 * PCIE X16插槽，
PCIE1支持PCIE5.0，僅支持PCIE x8 x4 x2 x1信號，
PCIE3支持PCIE4.0，僅支持PCIE x8 x4 x2 x1信號，
1 * PCIE X8插槽，
PCIE2支持PCIE4.0，默認僅支持PCIE x4 x2 x1信號（可選合并M.2信號變成X8使用）
1 * PCIE X1插槽，支持PCIEx1信號
1 * M.2 E key 插槽，支持WIFI BT
1*GPIO接口,最大支持8路GPIO，通過2x10P PHD 連接器內置
1*CAN2.0接口，通過1個2x5P PHD連接器內置
1*JFP插針接口，由1個2.54mm間距2x5P DB連接器內置
1*4Pin SYS_FAN插針接口
1*4Pin CPU_FAN插針接口
1*板載蜂鳴器
1*板載RTC，支持掉電RTC時間保存

看門狗

支持

BIOS

飛騰UEFI

系統

Kylin，uos

電源

ATX電源供電

溫度濕度

工作溫度:0℃～60℃
存儲溫度:-40℃～85℃
5%～95%相對濕度,無冷凝

尺寸

244mmx 244mm
